不銹鋼鑄造引進(jìn)熔模技術(shù)的原因是什么？

什么是不銹鋼鑄造？不銹鋼鑄造就是在不銹鋼制品的生產(chǎn)中，有些產(chǎn)品形狀多樣，不能用彎管技術(shù)生產(chǎn)。采用蠟?zāi)?、砂模和液體材料充填成型工藝，生產(chǎn)出形狀不規(guī)則（空心或?qū)嵭模┑漠a(chǎn)品。

不銹鋼鑄造的工藝具體如下：

一、根據(jù)產(chǎn)品的不同形狀制作模具。模具分為上凹模和下凹模，上凹模采用汽車(chē)、刨床、銑削、腐蝕、電火花等綜合工藝完成，凹坑的形狀和尺寸與產(chǎn)品的一半相同。由于蠟?zāi)Ｖ饕糜诠I(yè)蠟?zāi)３尚?，所以選用熔點(diǎn)不算高、硬度不算高、要求不算高、價(jià)格不算高、重量輕的鋁合金材料作為模具。

二、利用鋁合金模具生產(chǎn)了大量的工業(yè)蠟實(shí)芯模型。在正常情況下，固體蠟?zāi)Ｐ椭荒軐?duì)應(yīng)于空白產(chǎn)品。

三、為了細(xì)化蠟?zāi)５倪吘?，在去毛刺后，將幾個(gè)單一的蠟?zāi)Ｕ吃陬A(yù)先準(zhǔn)備好的模具上（也稱(chēng)為組樹(shù)）。該模具也是蠟?zāi)Ｉa(chǎn)的工業(yè)蠟實(shí)芯模具。

四、將工業(yè)膠涂抹在模頭上固定的幾種蠟?zāi)Ｉ?，均勻噴灑一層?xì)砂（一種不怕火砂，經(jīng)得起高溫，通常是硅砂）。砂粒細(xì)小，能確定后期毛坯表面盡可能光滑。

五、將噴有一層細(xì)砂的蠟?zāi)Ｔ谠O(shè)定的室溫（或恒溫）下自然風(fēng)干，但不影響內(nèi)部蠟?zāi)５男螤钭兓?。自然風(fēng)干的時(shí)間取決于產(chǎn)品本身的復(fù)雜性。鑄件風(fēng)干時(shí)間一般在5-8小時(shí)左右。

六、在一次噴砂和自然風(fēng)干后，在蠟?zāi)１砻胬^續(xù)使用工業(yè)膠（硅漿），并噴涂二層砂。二層砂粒的粒徑比層砂粒的粒徑大而厚。二層砂噴完后，蠟?zāi)Ｒ苍谠O(shè)定的恒溫下自然風(fēng)干。

七、二次噴砂自然風(fēng)干后，依次進(jìn)行第三次、第四次、第五次噴砂。要求：根據(jù)產(chǎn)品表面要求、體積、自重等相應(yīng)調(diào)整噴砂次數(shù)。一般情況下，噴砂次數(shù)為3-7次。沙粒的大小隨時(shí)間而變化。通常情況下，后期的沙粒較前一工序的沙粒厚，風(fēng)干時(shí)間也不同。一般情況下，蠟?zāi)Ｉ暗耐暾a(chǎn)周期約為3～4天。

八、在烘前已完成噴砂工序的蠟?zāi)Ｉ贤堪咨I(yè)乳膠（硅油漿），將砂模粘合固化，封蠟?zāi)?，為后期烘制做好?zhǔn)備。同時(shí)，焙燒工藝后，可以提升砂模的脆性，使砂層容易破碎，并可去掉毛坯。

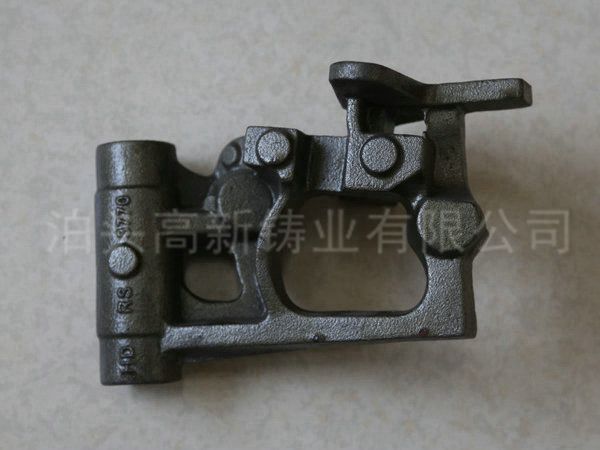

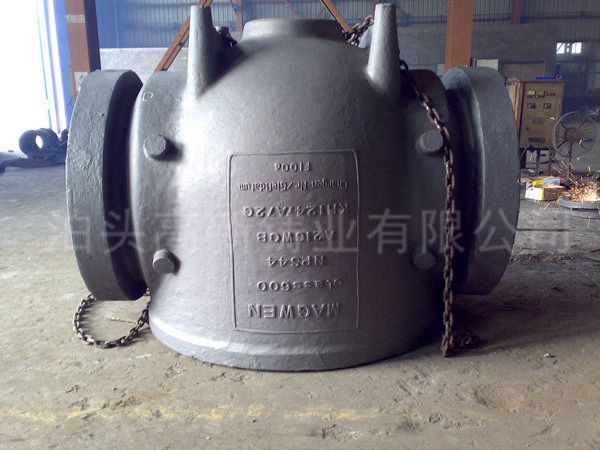

不銹鋼鑄造是用造型方法獲得準(zhǔn)確鑄件工藝的總稱(chēng)。其中較為常用的是熔模鑄造，也稱(chēng)失蠟鑄造。熔模技術(shù)發(fā)展使熔模鑄造不但能生產(chǎn)小型鑄件，而且能生產(chǎn)大的鑄件，大的熔模鑄件的輪廓尺寸已近2m，而小壁厚卻不到2mm。同時(shí)熔模鑄件也，除線(xiàn)形公差外，零件也能達(dá)到較不錯(cuò)的幾何公差，熔模鑄件的表面粗糙度也越來(lái)越小，可達(dá)到Ra0.4μm。溫度是不銹鋼鑄造工藝重壓的指標(biāo)，需要進(jìn)行準(zhǔn)確的測(cè)量和控制。在生產(chǎn)過(guò)程中，受工藝變量的可接受范圍、信號(hào)處理能力、熔化技術(shù)和鑄錠、坩堝、線(xiàn)圈間的匹配等因素的影響，度測(cè)量的難度大，因此需要的測(cè)量設(shè)備，那么引進(jìn)感應(yīng)熔化設(shè)備對(duì)不銹鋼鑄造廠(chǎng)的重要性是什么？在不銹鋼鑄造工藝中，主要是在“等軸”工藝中，金屬溫度是起支配作用的因素，因此，也對(duì)許多質(zhì)量特性有著直接的影響。如果測(cè)量和控制不當(dāng)，金屬溫度的差異會(huì)對(duì)成品鑄件尺寸、晶粒尺寸、疏松、機(jī)械性能、產(chǎn)品品質(zhì)、薄壁部分的充滿(mǎn)度等方面產(chǎn)生影響。鑄造工藝中的關(guān)鍵變量包括鑄模溫度、鑄模的隔熱特性、周期時(shí)間和操作人員的方法等，但是，其中關(guān)鍵的工藝變量是金屬溫度。而金屬溫度的非接觸測(cè)量在實(shí)際使用中困難大，因此改進(jìn)金屬溫度的測(cè)量和控制將會(huì)增加質(zhì)量和生產(chǎn)率，降低維護(hù)和勞動(dòng)力成本，減少測(cè)試費(fèi)用和責(zé)任賠償費(fèi)用等。
